医疗影像设备中的光学镜筒，看起来只是一个黑色筒状结构件，但它直接影响镜片组、传感器、光源模组之间的相对位置。对于内窥镜、影像检测设备、光学诊断仪器而言，镜筒的内孔同轴度、端面垂直度、螺纹配合和内壁消光效果，都会影响装配稳定性和成像一致性。因此，这类零件不能只按普通外观件理解，而要把它当作光路基准件来加工。

先从基准和图纸要求入手

第一步是把图纸中的功能基准拆清楚。镜片压圈、传感器安装面、定位止口和外部安装法兰，往往不是同等重要的尺寸。加工前需要确认哪一处作为装配基准，哪些尺寸需要同轴或垂直关联。如果基准转换过多，即使单个尺寸都合格，最终装配后也可能出现光轴偏移、镜片受力不均或螺纹旋合不顺的问题。对打样件来说，建议在首件阶段就把关键同轴度、跳动和内孔粗糙度列为检测项目，而不是等批量时再补充要求。

加工工艺决定尺寸稳定性

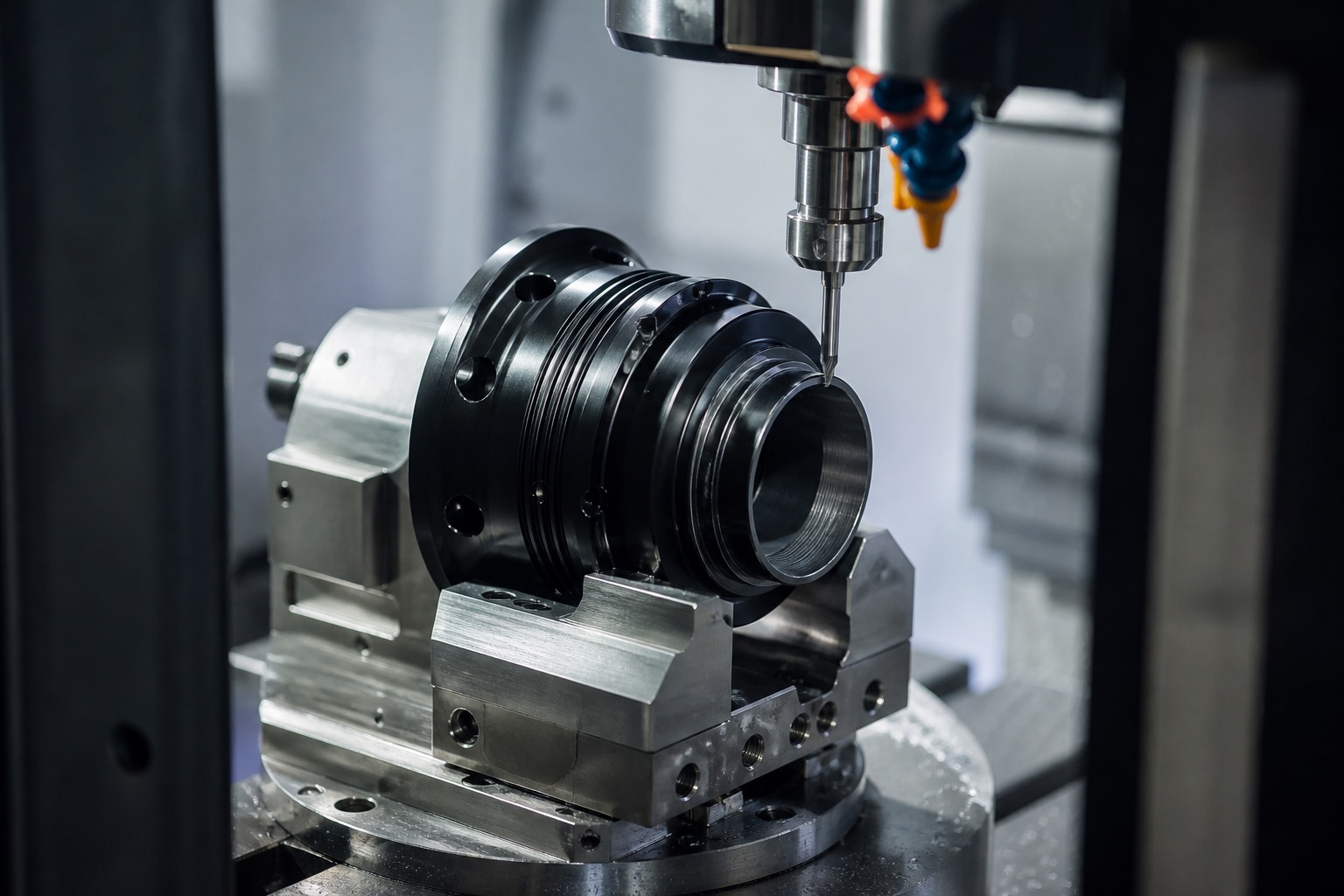

加工工艺上，医疗影像镜筒常见难点在于长径比、薄壁、深腔和内螺纹。粗加工需要保留合理余量，避免一次切削释放过多应力；半精加工后可以安排短时间时效或稳定放置，再进行精镗和精车端面。内孔台阶越多，越要控制刀具伸出长度和让刀量，必要时采用专用镗刀、分段加工和在线测量。对于安装孔阵列，则应尽量在同一装夹基准下完成，减少二次定位误差。

表面处理和装配配合要一起考虑

内壁反光控制不只是表面颜色问题。镜筒内壁如果存在亮点、刀纹方向不合适、毛刺翻边或氧化膜不均匀，都可能造成杂散光。实际加工中可通过细化内孔刀纹、增加消光槽或台阶、控制喷砂颗粒度、选择稳定的黑色阳极氧化工艺来改善。需要注意的是，阳极氧化会带来膜厚变化，螺纹、止口和镜片压装尺寸要提前预留补偿量，不能简单按机加工尺寸完工。

检测与交付不能只看单个尺寸

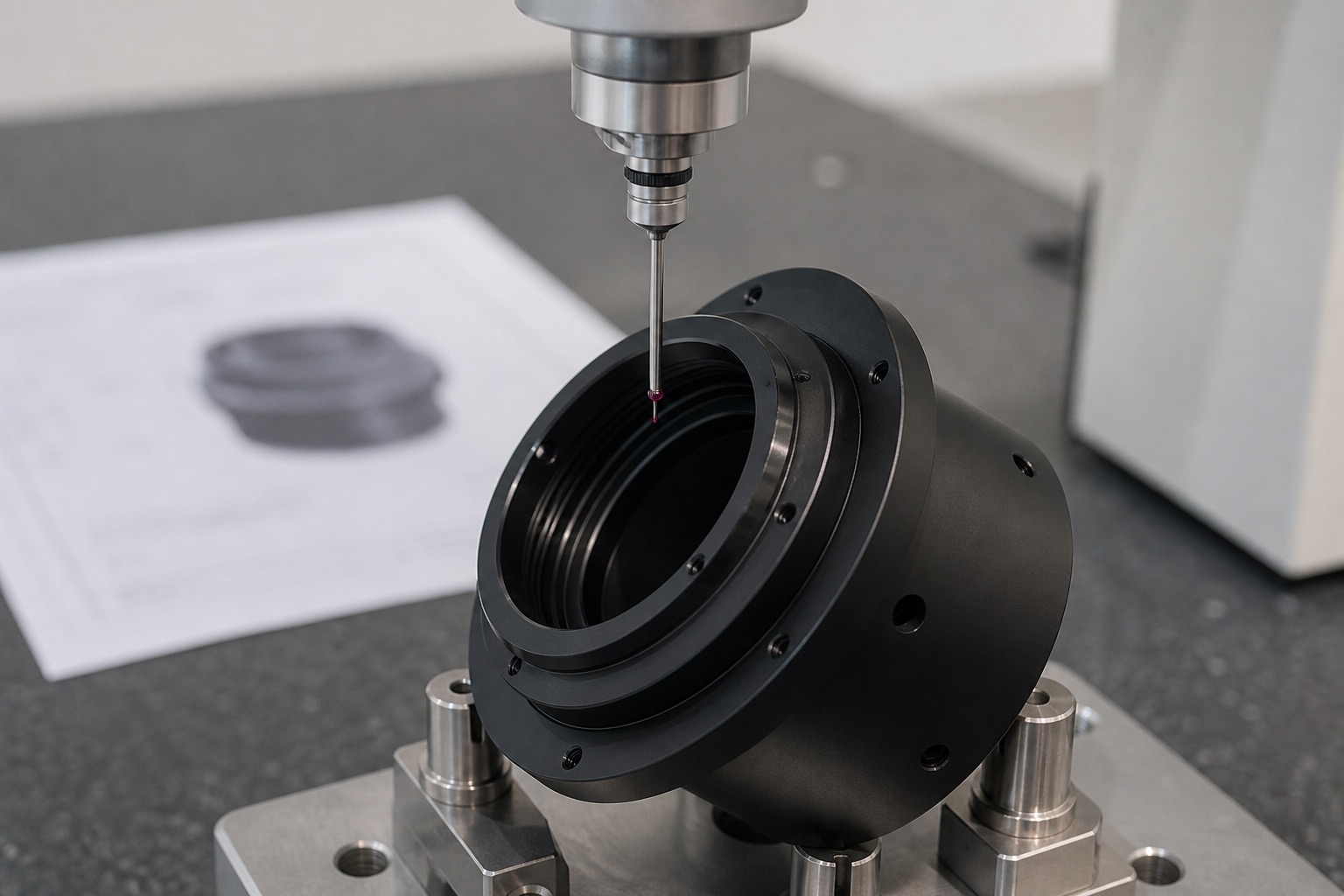

检测环节建议把三坐标、圆度仪、螺纹规和外观检验结合起来。三坐标适合确认端面、孔位和基准关系；圆度和同轴度可根据图纸精度等级选择专用量具复核；螺纹则需要关注旋合手感和表面处理后的牙型变化。医疗设备零件还要重视洁净交付，尤其是内孔、槽底和螺纹根部，清洗后应确认无明显切屑、粉尘、油污和包装二次污染。

项目落地建议

采购或研发团队选择供应商时，不能只看是否能加工黑色铝件，而要确认供应商是否理解光学结构件的基准逻辑，是否有小批量快速打样能力、表面处理配合能力和检测记录输出能力。对于研发阶段，建议先做 2 到 5 件验证装配和光路效果，确认尺寸补偿和内壁消光方案后，再进入小批量生产。这样能减少返修、重做和批量装配不稳定的风险。
