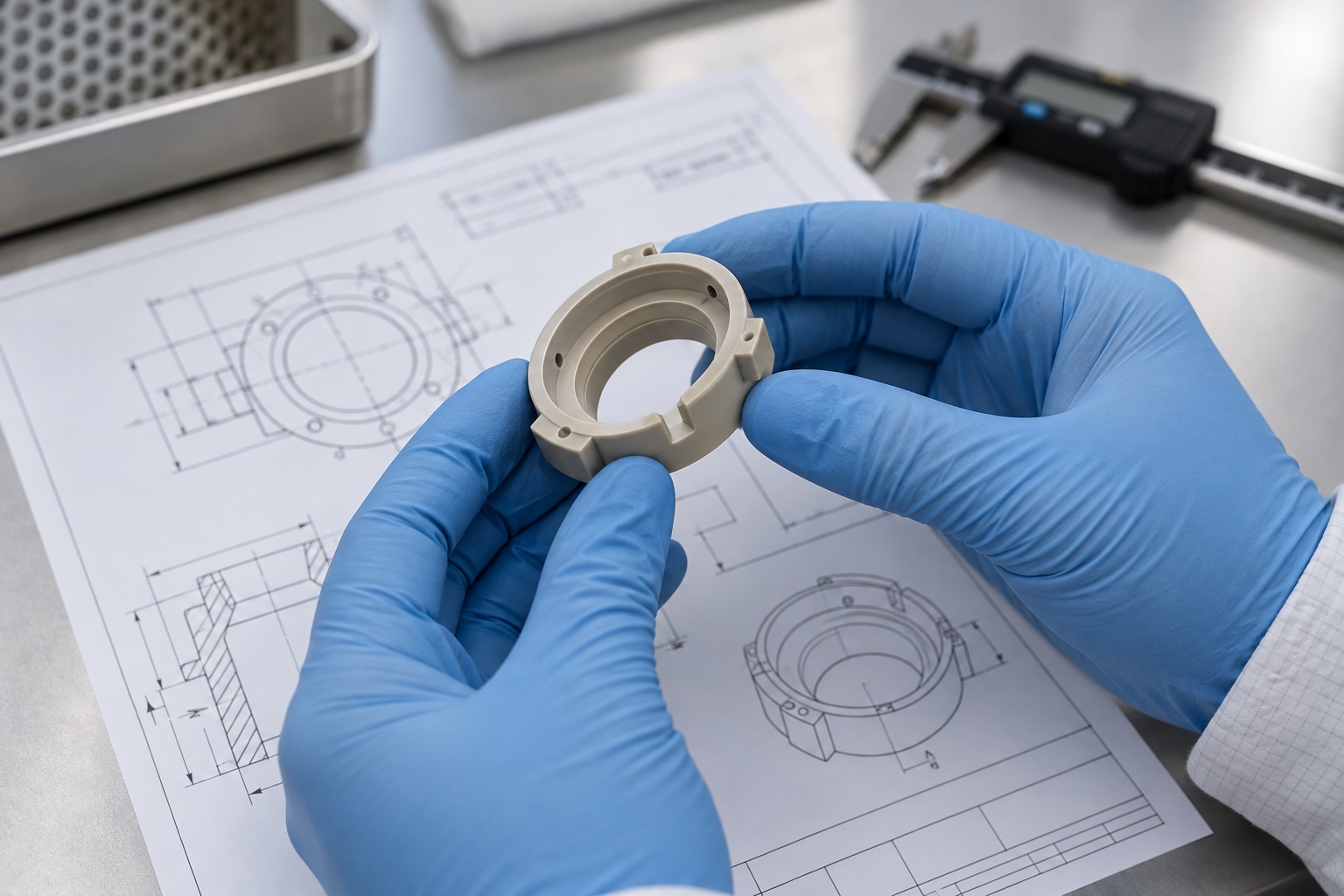

超声探头内部空间紧凑，换能器、声学匹配层、线缆和外壳之间既要准确定位，又要保持可靠绝缘。PEEK绝缘定位环看似只是一个小型环件，实际往往同时包含薄壁、精密内孔、轴向台阶、定位缺口和微小孔位。任何一处尺寸漂移都可能造成装配偏心、线缆受压或声学组件受力不均，因此加工重点不是单纯把外形做出来，而是建立从材料状态到最终检测的完整尺寸链。

一、先理解PEEK的材料特性

PEEK强度高、耐温、耐化学介质并具有良好电气绝缘性，适合超声设备中的支撑和隔离零件。但它的弹性模量低于金属，切削时容易让刀，装夹过紧会产生椭圆，局部热量又会带来回弹和尺寸变化。原料应优先选择批次稳定、内部应力较低的棒材或板材，并确认材料牌号、颜色、填充状态及是否满足项目的生物相容性或洁净要求。加工前让材料与车间温度充分平衡，也能减少检测时的温差误差。

二、把装配基准转换成加工基准

图纸评审时要明确内孔、外圆、端面和定位缺口各自服务的装配关系。若内孔负责定位换能组件，就应尽量以该孔轴线作为后续台阶、外圆和孔系的统一基准；若端面决定轴向压紧量，则端面平面度和台阶高度需要在同一装夹中完成。对分布孔或走线槽，不能只检查单个尺寸，还要检查它们相对中心轴线和基准面的真实位置。把功能基准贯穿到工艺、夹具和检测程序中，才能避免每道工序都合格、最终装配仍偏心的问题。

三、薄壁加工要控制夹紧力与切削热

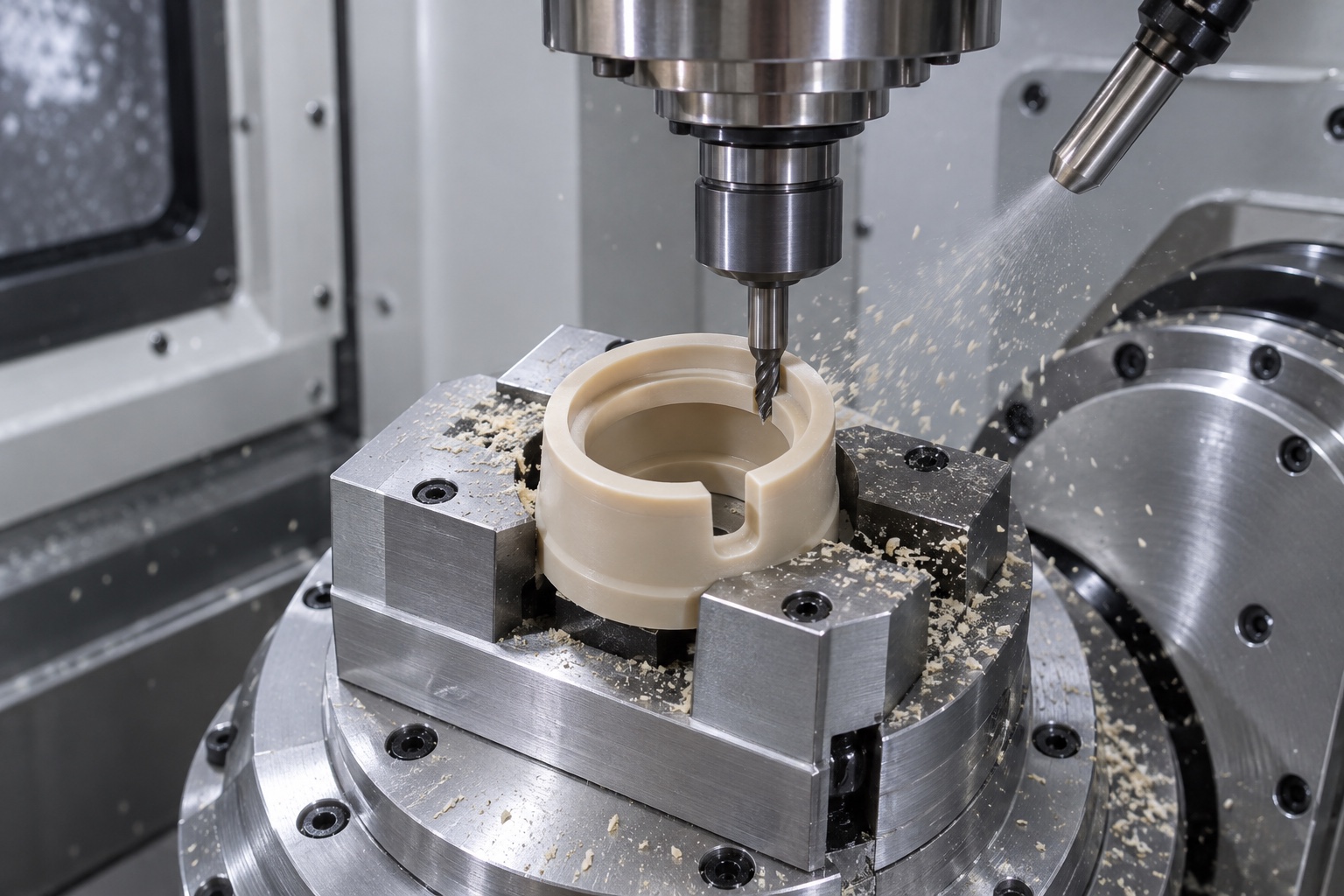

常见做法是先保留足够壁厚完成粗加工，再进行中间稳定和精加工。夹具可采用大包角软爪、胀套或与零件轮廓匹配的支撑环，使夹紧力均匀分布。刀具需要锋利、前角合理，并采用较小切深和稳定进给，避免反复擦削使材料升温。精加工内外圆时，应安排相近的切削余量并缩短两次测量间隔；对特别薄的区域，可先加工关键孔位，再以轻切削完成最终壁厚，减少孔加工对环体形状的二次扰动。

四、孔位、缺口与毛刺需要单独管理

微小孔和窄槽容易出现入口翻边、出口毛刺或刀具偏摆。加工前应验证刀具伸出量和排屑空间，必要时采用分层钻削或小步距铣削。孔与薄壁边缘距离较小时，要降低切削负荷并提供背部支撑。PEEK毛刺柔韧，直接用硬质刮刀容易伤到功能面，因此宜使用放大镜下的定向修整、软性磨料或经验证的专用工具。去毛刺后必须再次检查孔径、槽宽和边缘完整性，不能把“无明显毛刺”当作唯一判定。

五、检测时避免测量力造成假数据

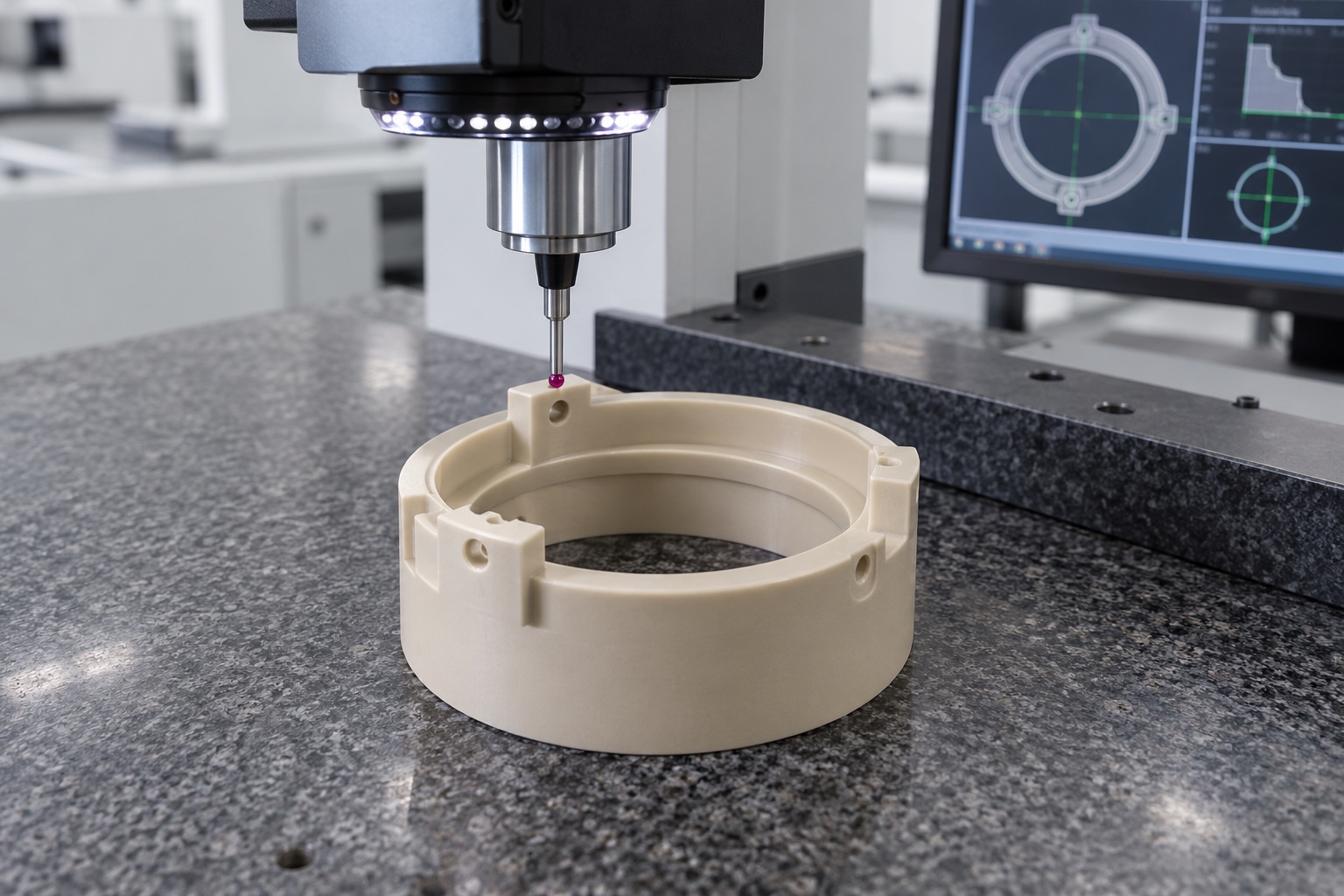

薄壁塑料零件用普通卡尺用力夹持，读数会随手力变化。内径可使用低测力气动量仪、影像测量或经过校准的塞规，圆度和同轴度则应采用轻触测头并设计足够的测点。检测前将零件放置到规定温度，夹具只提供定位而不施加明显变形。首件除记录尺寸结果外，还应记录装夹方式、测量方向和环境温度，以便批量复现。对于装配敏感的定位环，建议增加与真实配合件相近的功能量规验证。

六、洁净交付也是加工质量的一部分

超声探头零件通常与胶粘、焊接或声学组件装配相关，残留油污、粉尘和细小切屑会影响后续工序。加工完成后应使用与PEEK相容且经确认的清洗介质，重点冲洗盲孔、槽底和内螺纹，并在洁净环境中干燥。包装时避免零件相互摩擦，标签中保留材料批次、加工批次和检验状态。若客户还有消毒、灭菌或可萃取物要求，应在工艺确认阶段提前沟通，而不能在成品阶段临时处理。

结语

超声探头PEEK绝缘定位环的难点集中在薄壁稳定、基准统一、微特征毛刺和低测力检测。通过材料预处理、低应力装夹、合理工序顺序以及面向装配的检测，可以让小批打样与后续批量保持一致。对研发项目而言，尽早共享配合关系和关键功能尺寸，往往比单纯收紧所有公差更有利于获得可靠、可制造的零件。
