骨科手术导航系统依靠光学或电磁追踪建立器械与患者坐标关系，标记架连接座虽然体积不大，却直接影响导航坐标是否稳定。它通常同时包含中心定位孔、安装端面、三处或多处标记球接口、锁紧结构和轻量化曲面。若球心空间位置偏差、中心孔与端面关系失控，或者多次拆装后基准发生漂移，系统就可能出现配准误差。因此，这类零件的加工重点不是把每个尺寸分别做进公差，而是建立一条从设计基准到检测坐标一致的工艺链。

先把功能基准转换成加工基准

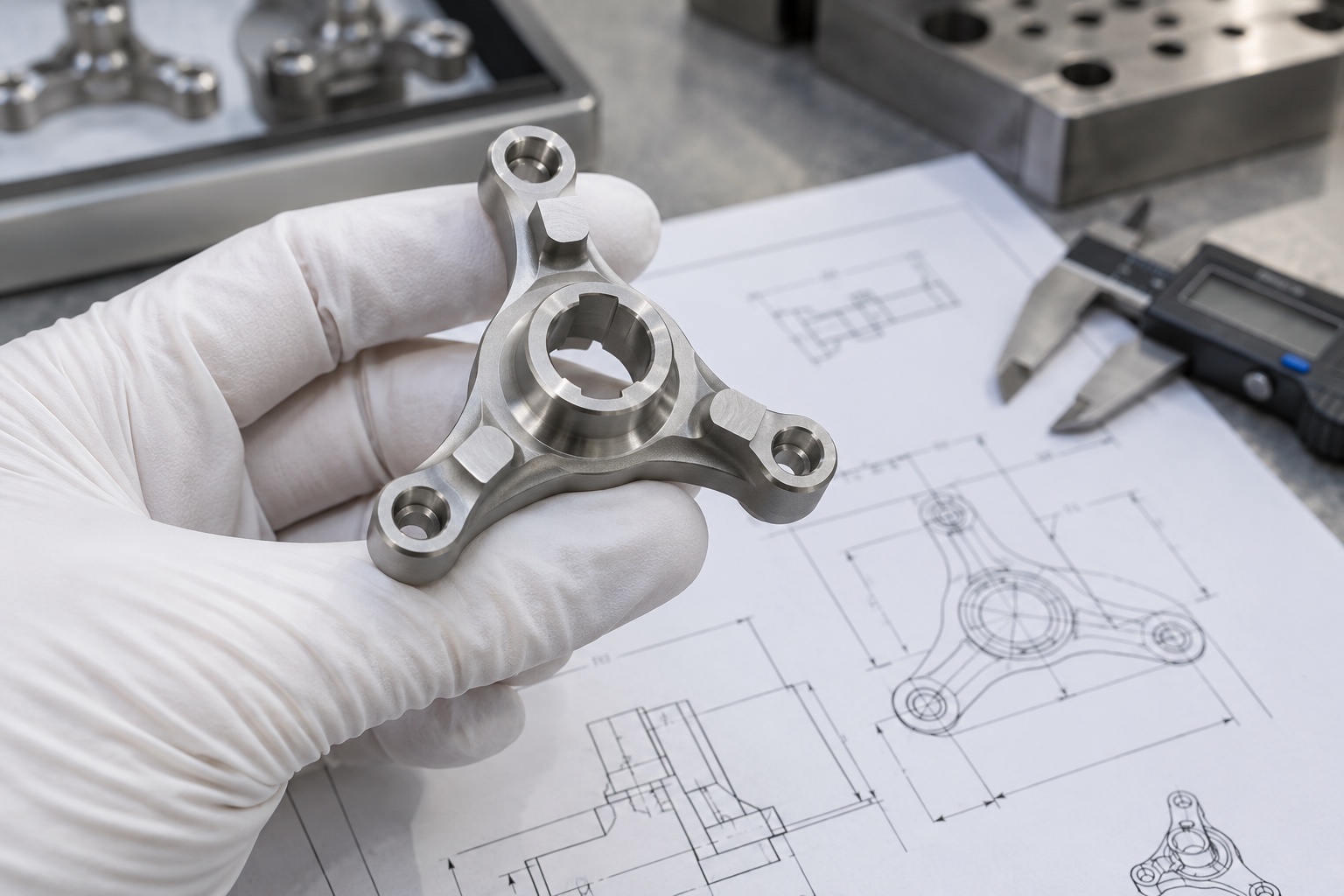

工艺评审首先要确认导航系统真正使用的基准。通常可将中心定位孔轴线作为第一基准，将与器械贴合的安装面作为第二基准，再用防转槽或定位孔确定角向。三处标记球安装位的位置度、倾角和高度都应相对于这一组基准定义。若图纸只给出链式尺寸，建议在加工前与设计方确认理论坐标和检测方式，避免车间按边到边尺寸加工、装配端却按球心坐标验收。毛坯应预留稳定的工艺台或夹持区域，让粗加工和精加工能够重复找正同一组基准。

TC4加工要兼顾热、刀具和受力

TC4导热率低，切削热容易集中在刀尖，材料又有明显回弹。加工中心孔和标记球接口时，如果刀具磨损、冷却不足或进给不稳定，容易形成锥度、毛刺和尺寸漂移。较稳妥的做法是粗加工保留均匀余量，半精加工释放局部应力，再使用状态受控的精加工刀具完成孔系与基准面。刀具悬伸应尽量短，冷却液要持续到达切削区；微小孔和窄槽则需控制排屑节奏，防止二次切削划伤已完成表面。

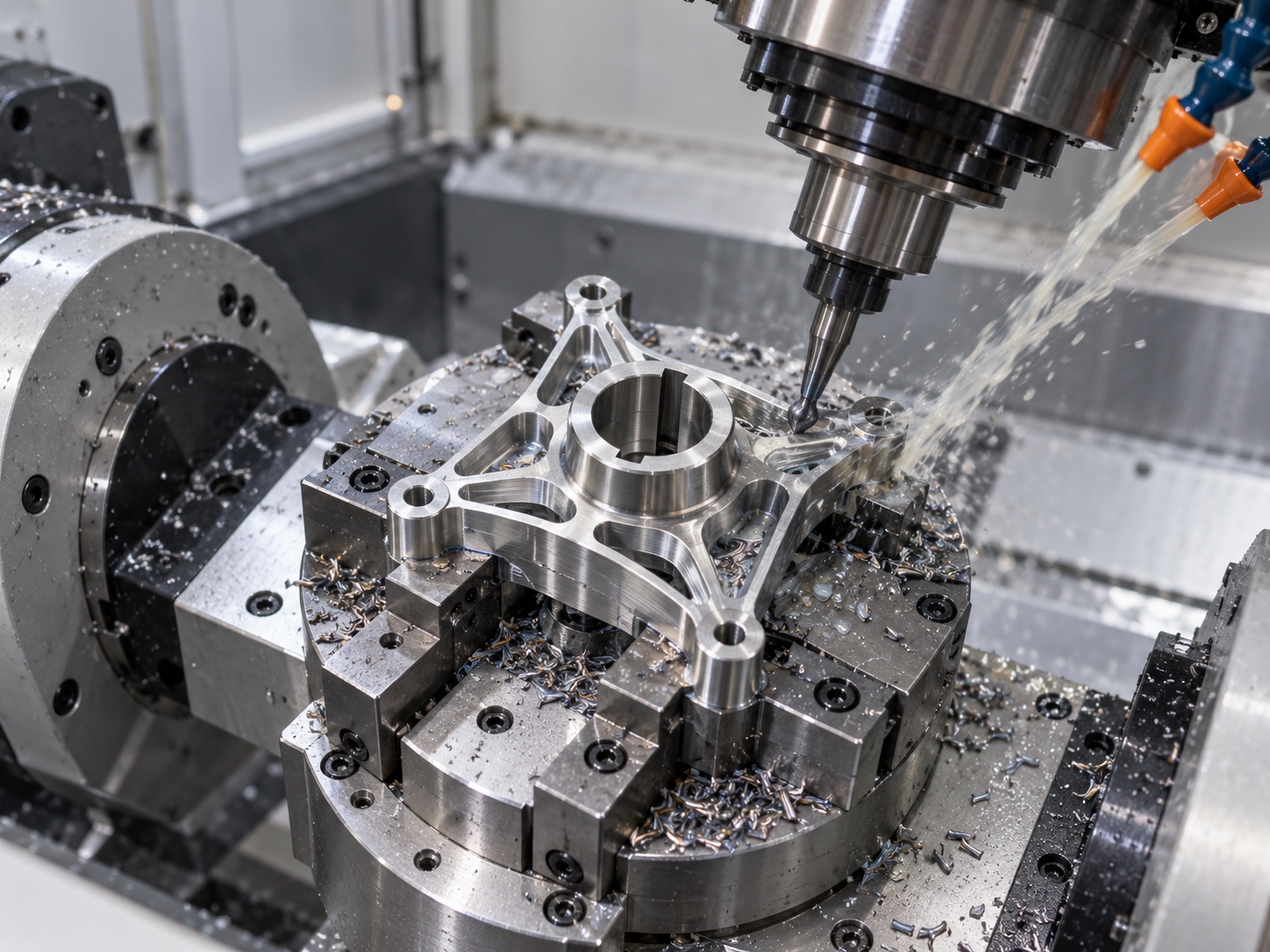

一次装夹完成关键关系

对球心位置影响最大的往往是换装误差。能在同一装夹中完成的中心孔、安装面和标记球接口，应尽量集中加工。五轴设备可围绕统一工件坐标旋转多个方向，减少重复找正；若必须二次装夹，应使用已精加工的中心孔和端面定位，并设置防转基准。夹具压紧点要远离薄壁悬臂和标记球安装柱，压紧力只需满足切削稳定，过大的力会让零件在松夹后回弹。

重复定位不能只看单次尺寸

连接座需要频繁拆装时，中心孔配合、端面贴合和角向限位共同决定重复定位。孔径合格并不代表重复性一定合格，还要控制圆度、轴线对端面的垂直度、接触面的平面度以及锁紧后的受力方向。样件阶段可模拟实际锁紧扭矩，进行多次装卸后复测标记球坐标，观察偏移量是否稳定。若每次偏移方向一致，应检查基准面接触和倒角干涉；若偏移无规律，则需排查间隙、毛刺、夹紧力和测量重复性。

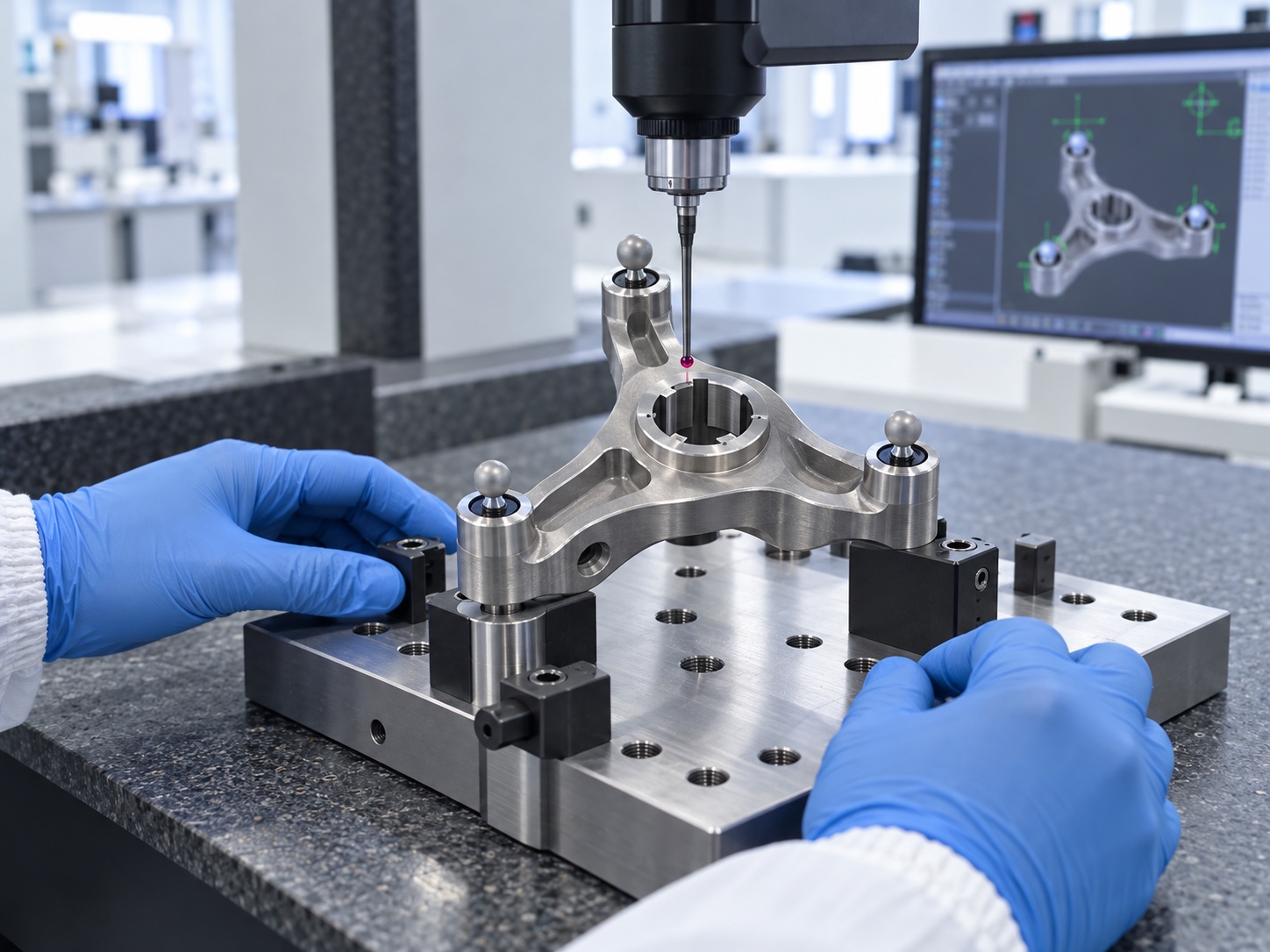

用理论球心完成三坐标验证

检测时应按设计基准建立坐标系，先测中心孔轴线和安装面，再采集每个标记球接口的圆柱、球面或定位锥特征，计算理论球心。除了输出位置度，还应保留各球心的X、Y、Z偏差和相互距离，便于研发判断误差方向。对于小直径特征，探针直径、测点分布和测杆姿态都会影响结果，程序需要进行量具校准与碰撞检查。首件确认后固定测量策略，批次之间才具有可比性。

清洁与交付同样属于精度控制

残留切屑、毛刺或清洗剂会影响贴合面和光学标记安装。零件应在放大条件下检查交叉孔、窄槽和螺纹口，使用与后续表面处理相容的方式去毛刺，并按要求清洗、干燥和独立包装。阳极氧化、钝化或其他处理前，要明确哪些配合面需要遮蔽，并评估膜层对孔径的影响。完整交付资料至少包括材料批次、关键尺寸、球心坐标、表面处理和清洁状态。把功能基准、加工坐标、检测坐标与装配方法统一起来，才是控制手术导航连接座球心位置和重复定位的核心。
