医疗检测与实验室分析设备常把多根管路集成到一块分液歧管中，以减少外接接头并缩短液路。PEEK歧管虽然外形不大，却同时包含微孔、交叉流道、接口螺纹和密封面。研发阶段最容易出现的情况是外观与孔位合格，装机后仍发生堵塞、串路或接口渗漏。因此，尺寸检验与流路功能需要在报价和工艺评审时一起明确。

一、从液路功能确定关键要求

审图时先区分接液通道、安装孔和工艺封堵孔，建立清晰的接口编号与流路对应关系。客户需要给出材料牌号、接触介质、工作条件、密封形式和清洁要求。未明确功能就把所有孔统一标成高精度，既会增加成本，也可能遗漏真正影响性能的密封端面和流道残留。

图纸核对与接口评审场景示意（AI生成）。

二、基准要兼顾加工和装机

建议以实际安装面和定位孔建立统一坐标系，让接头端面、孔系及沟槽围绕同一组基准展开。交叉流道必须确认孔深和交会位置，避免两个孔在模型中相交、实际加工却留下台阶。对于侧面接口，应在换向装夹前保留可重复找正的定位特征。

三、聚合物装夹关注松夹后的形状

PEEK与金属的受力和热响应不同，强行压平后精加工，可能在拆夹时恢复变形。可采用分布式支撑、软爪和适当夹紧力，粗加工后充分冷却，再进行精加工和松夹复测。薄壁与深腔附近应保留均匀余量，避免局部刚性突然下降。

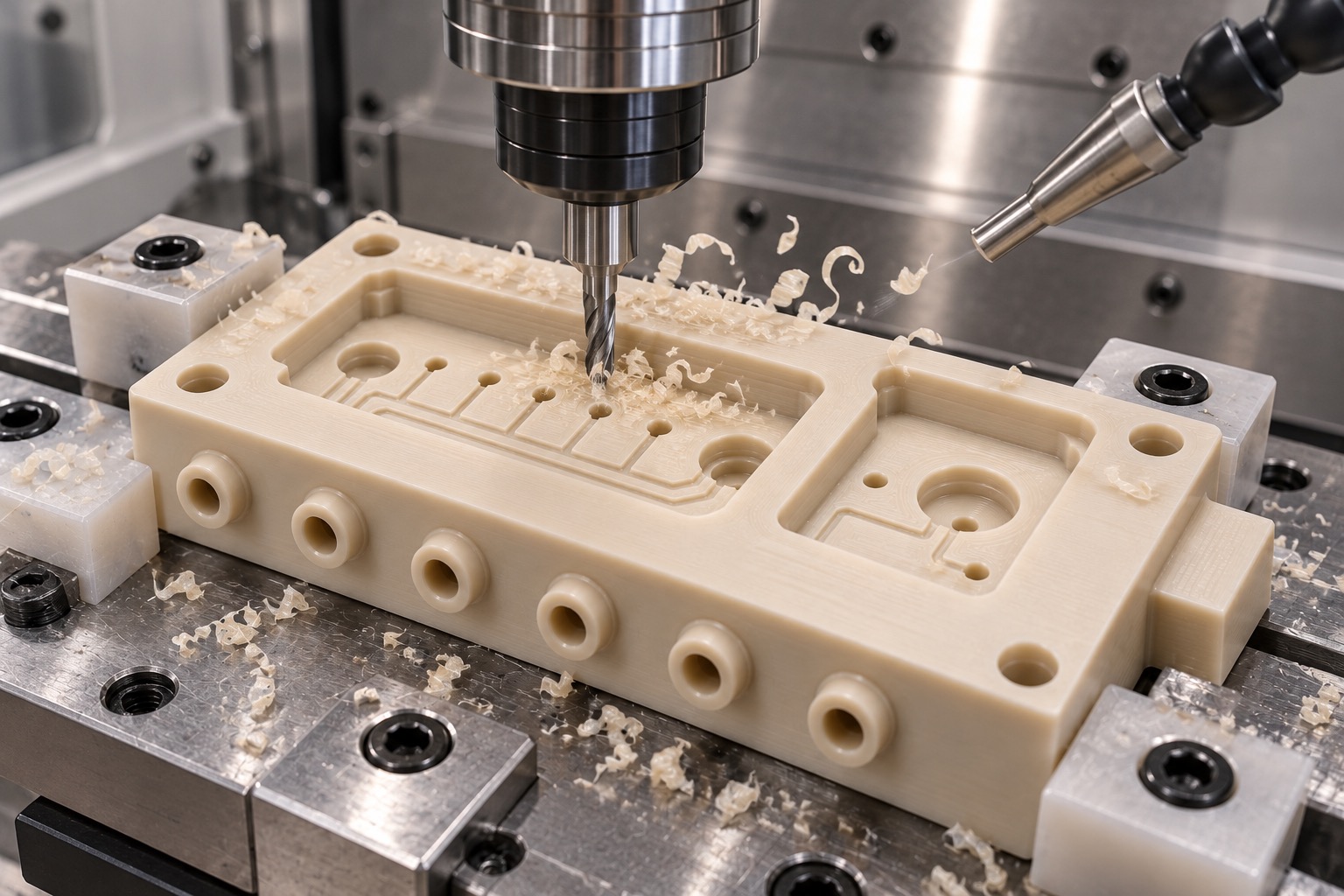

PEEK流道与腔体加工场景示意（AI生成）。

四、微孔重点管理刀具与排屑

小直径钻头的跳动和磨损会影响入口孔径与深孔方向。工艺应根据孔径和深径比安排进退刀、排屑和冷却方式，防止切屑反复摩擦孔壁。不能仅凭钻头名义直径判断成孔尺寸，首件应结合针规、影像或适用的孔径方法检验，并保留刀具使用记录。

五、交叉孔毛刺不能只看入口

两条流道交会处可能留下卷边、纤维状毛刺或细屑，即使外部吹气畅通，也不代表内部完全洁净。应把毛刺方向纳入工序设计，通过受控工具、内窥观察或双方认可的检查方法确认。清洗路径应覆盖交会盲区，并避免将松动残屑推入另一条通道。

六、密封接口按真实接头验收

螺纹通止规只能验证部分配合关系，不能替代密封性能检查。需要根据接头是端面、锥面还是密封圈作用，分别控制端面状态、孔口倒角和沟槽尺寸。测试时使用约定的接头、紧固方式和介质，防止用过大的锁紧力掩盖局部加工缺陷。

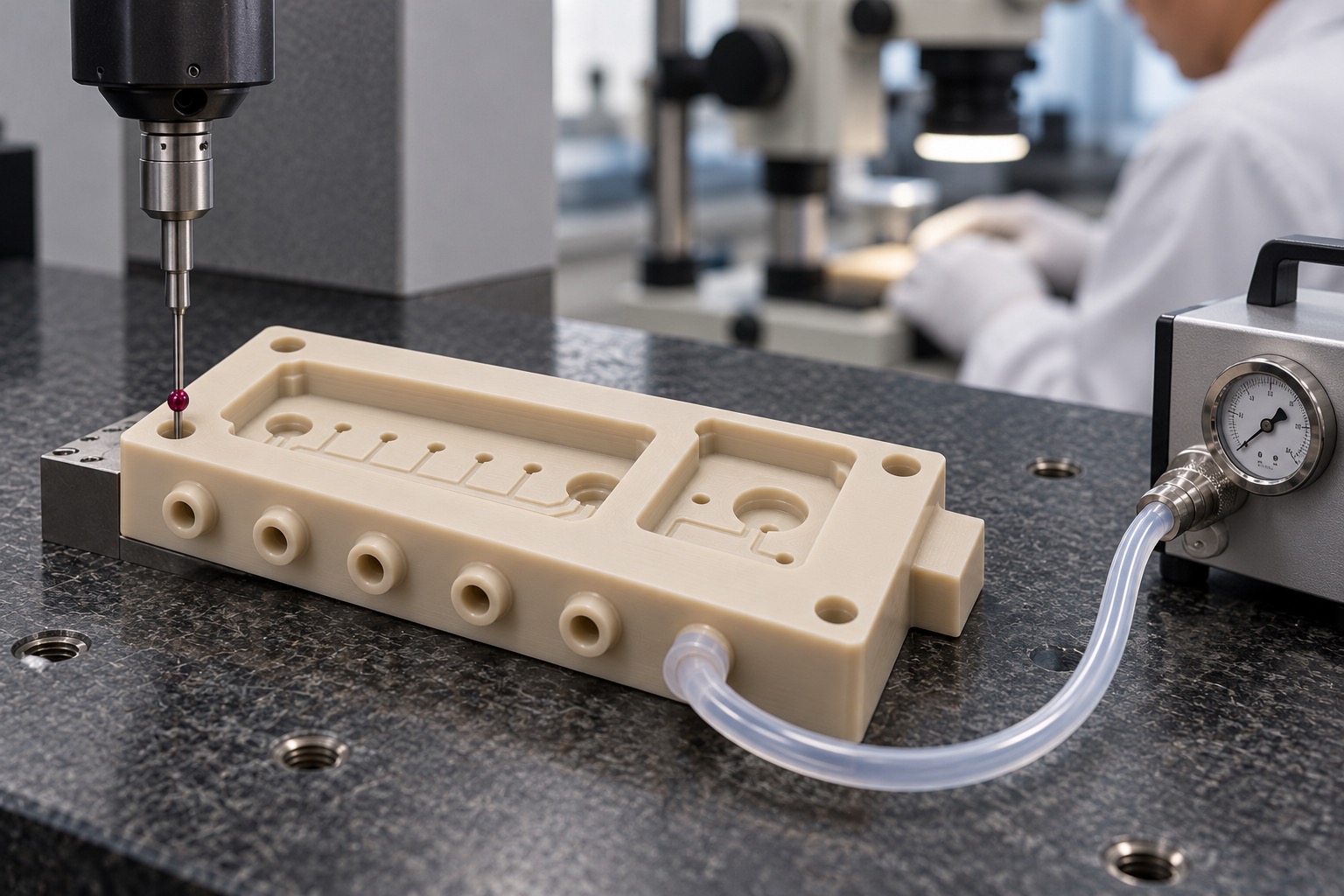

尺寸检查与流路测试场景示意（AI生成）。

七、把串路和堵塞分开检查

逐路通气可以验证连通方向，封堵其他接口后的保压或示踪测试可以帮助识别异常连通。测试条件应记录压力、稳定时间、保持时间和判定方法，不能以一句不漏气代替完整标准。涉及液体流量时，还要排除气泡、温度和连接管路带来的测量差异。

八、首件报告服务于研发迭代

首次试制建议提交接口对应表、关键尺寸记录、流路测试结果和清洗包装说明。客户改版后，应同时更新图号、程序版本和检验清单，避免只调整三维模型而遗漏孔深或封堵要求。单件打样确认方法后，再固化为小批量的首件、巡检和出货流程。

九、材料验证与制造检验分工明确

PEEK名称相同，不同牌号、填充状态和原料批次也可能对应不同加工与使用要求。制造方应按确认牌号采购并保留材料信息，设备研发方则依据实际试剂、清洗方法和使用周期完成适用性验证。加工尺寸合格、流路测试通过与整机应用验证属于不同环节，不能互相替代。若项目更换材料或清洗方案，应重新评估接口预紧、流路残留与测试条件，避免把原样件的结论直接套用到新版本。

PEEK分液歧管的稳定制造，依赖基准、微孔、内部清洁和接口验收的连续控制。询价时同时提供图纸、液路关系和功能条件，比单独强调尺寸精度更有利于得到可检验、可重复的研发零件。
